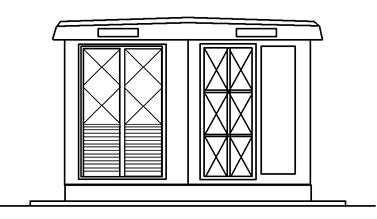

MONTAŽNO BETONSKE TRAFO STANICE

Montažnebetonske transformatorske stanice - MBTS su modularnog montažno-demontažnog tipa sa mogućnošću promene gabarita sa armirano betonskim prefabrikovanim elementima.Izradjene su u skladu sa standardima JUS te potrebama proizvođača elektrooprme. Moguće ih je upotrebiti kao distributivne ili kao industrijske.

MBTS su predvidjene za transformatore snage:

-tip EV 11 do 1 X 630 kVA
-tip EV 21 do 1 X 630 kVA
-tip EV 41 do 2 X 630 kVA
nazivnog napona 20/10/0,4 kVA

Ovako projektovane kućice trafo-stanice predviđene su za uklapanje visokonaponske i niskonaponske elektroopreme svih domaćih i stranih proizvođača.
Ove trafo stanice mogu da prime opremu do 1X1000 i 2X1000 kVA sa prilagođavanjem ventilacije .

Mogu biti kombinovane,tj. poseduju agregatski deo ili kompresorski deo.

Konstrukcija:

Konstrukcija MBTS montira se od armirano betonskih prefabrikovanih elemenata :temelnjih ploča,temeljnih talpi, temeljnih greda,podnih ploča,zidnih plantana(sa horizontalnim i vertikalnim ojačanjima),krovnih elemenata. Svi elementi su izrađeni od prefabrikovanog vodonepropusnog betona MB30,armirani sa armaturom RA 400/500,GA 240/360 i MAG 500/560.

Obrada elemenata:

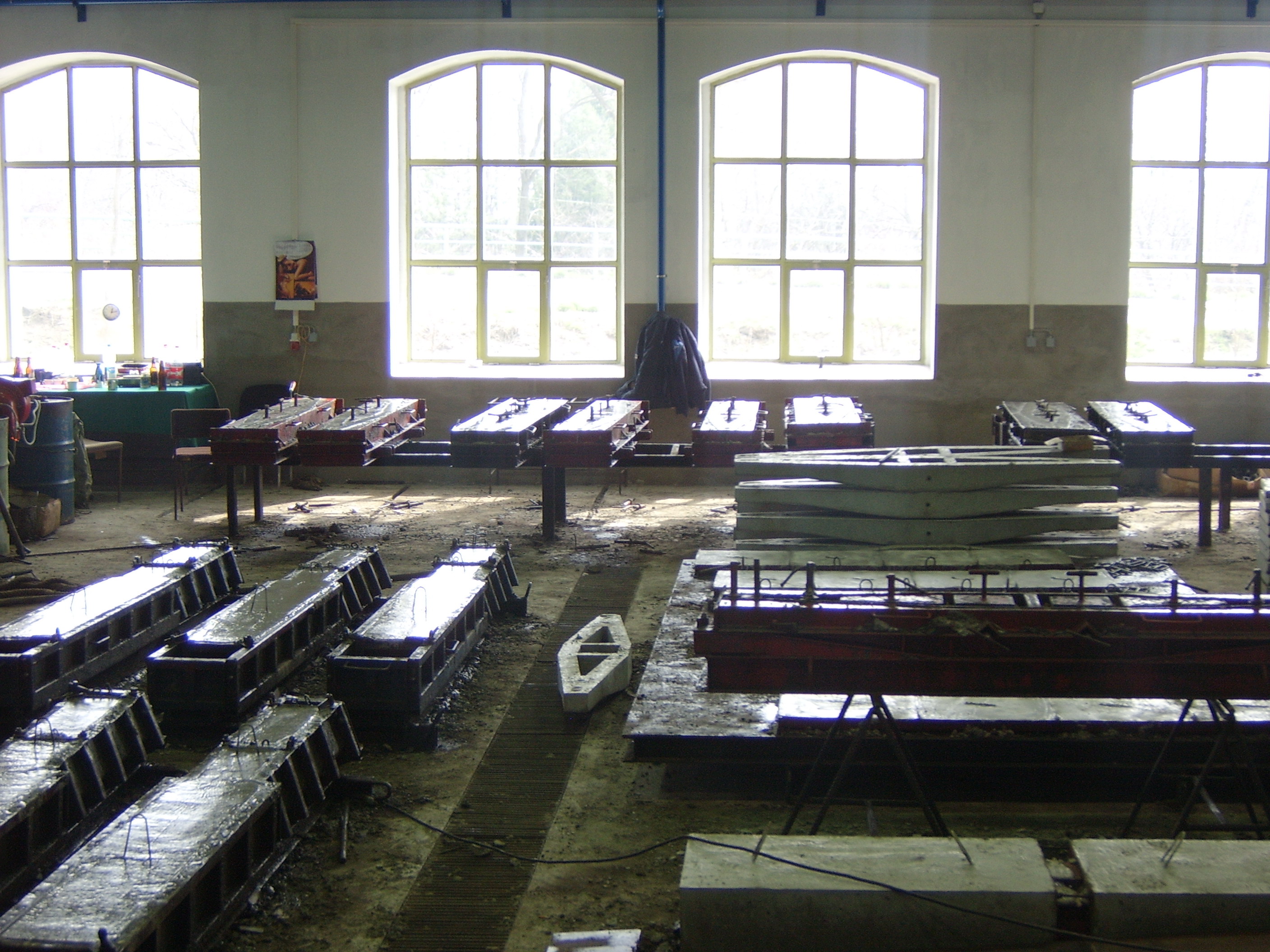

Svi armirano betonski elementi se rade u fabrici u čelicnim kalupima.Površine su ravne glatke tj. od natur betona, a po posebnim zahtevima mogu se obraditi teraplatom,fasadeksom i drugim materijalima.

INSTALACIJE:

Za uvođenje kablova u objekat,predviđeno je postavljanje kablovica pod kosim uglom ispod temelnjih greda. Objekat je snabdeven instalacijama zaštitnog uzemljivača. Unutrašnje osvetljenje trafo-stanice je pomocu instalacija na uredjajima a fotoćelije se postavljaju u zavisnosti od položaja lokacije.

TRANSPORT:
Utovar,istovar odnosno montaža MBTS se vrši mehaničkom rukom odgovarajuće nosivosti. Investitor-naručilac radova je duzan da obezbedi prilaz vozilu sa prikolicom na lokacij gde se vrši montaža.
